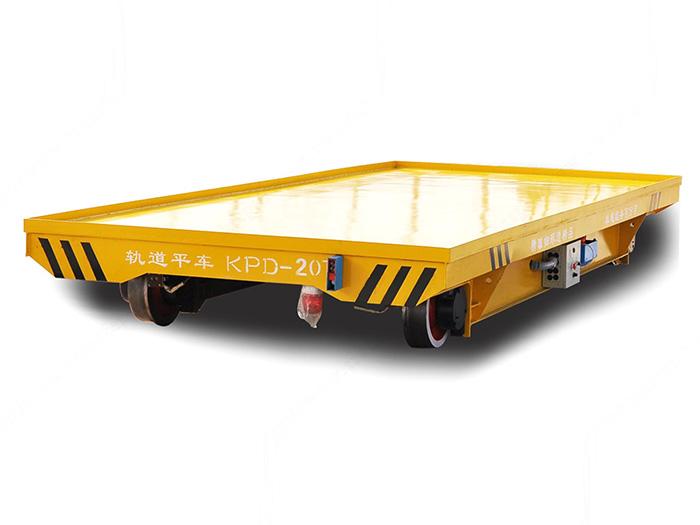

低壓電動平車是36V低壓軌道供電電動平車，以軌道滑觸線供電,軌道即作為車輪的行走軌道又兼做饋電軌。分為36v單相供電、三相供電。地面降壓變壓器控制柜將單相（三相）交流380V降壓至單相（三相）36V，經軌道滑觸線饋送給平車，再經車載升壓變壓器升壓為單相（三相）交流380V。給平車用單相電容電機提供電力（三相時為YZ起重冶金用電機）。由于行走軌道又兼做饋電軌，所以要求軌道之間，車輪和車體之間絕緣，軌道鋪設時要做特殊的絕緣處理。
由于不用電纜，故安全可靠、不怕燙，不怕砸，不妨礙交叉運輸，易實現遙控和自動化，給廠區運輸布置以很大方便。但其軌道施工要求較高，須保證軌道絕緣。此種電動平車由于軌道以低壓供電，不會發生觸電事故，但由于啟動時電流較大線路末端電壓降較大，所以超過一定的運行距離時軌道應加銅排補償線。運行距離較長時還必須增加降壓變壓器個數。
