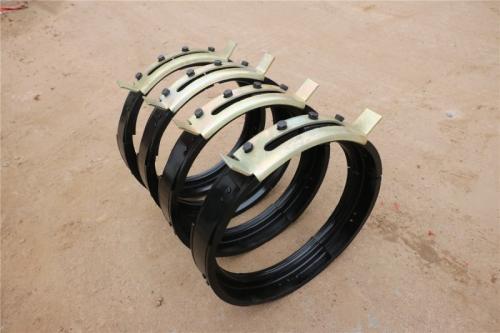

滁州葫蘆配件導繩器
導繩器又稱排繩器是電動葫蘆的部件之一,也是損耗品。作用使鋼絲繩能整齊地按順次卷繞排列在電動葫蘆卷筒上。防止鋼絲繩混亂,重疊而引起電動葫蘆發生故障。導繩器除磨損外也有因?yàn)殡妱?dòng)葫蘆吊鉤上升太快碰到導繩器而損壞的。
導繩器包括:卡箍,其包括有縱向出繩槽和連接面;連接板,其通過螺釘固定在所述卡箍上,固定連接所述連接面的兩側,其包括有一導繩槽,所述導繩槽與所述卡箍上縱向出繩槽位置對應且大小一致,其由左右對稱的左連接板和右連接板構成,所述左連接板和右連接板通過螺栓對齊連接固定。
導繩器的型號對應電動葫蘆有:0.5t、1t、2t、3t、5t、8t、10t、16t、20t等。其中10t電動葫蘆上裝有2個導繩器,分為左右型。
導繩器按材質分:普通鑄鐵、加厚鑄鐵、鋼導繩器。
導繩器按用途分:電動葫蘆導繩器,卷揚機導繩器等;
導繩器按材料分:鑄鐵導繩器,尼龍導繩器,鋼帶導繩器。
電動葫蘆導繩器本身不能轉動,當卷筒轉動時,隨鋼絲繩卷繞,由螺紋槽帶動沿軸向移動,隨時將所纏繞的鋼絲繩準確地引入、引出卷筒的螺旋槽,鋼絲繩由導繩器的缺口排出。導繩螺母與卷筒繩槽嚙合,卷筒轉動驅動導繩螺母橫向移動,以保證鋼絲繩在卷筒繩槽中不致亂套。導繩板向卷筒兩端橫向移動,當達到極限位置,帶動安裝在卷筒外殼上的限位桿一齊移動,到達極限位置觸動安裝帶主電機上的限位開關而起到限位作用。
