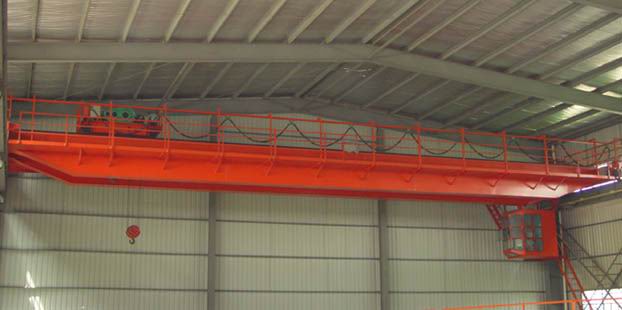

橋式起重機一般由橋架(又稱大車)。提升機構、小車、大車移行機構,操縱室,小車導電裝置(輔助滑線),起重機總電源導電裝置(主滑線)等部分組成。
橋架
橋架是橋式起重機的基本構件,它由主梁、端梁、走臺等部分組成。主梁跨架在跨間上空,有箱形、析架、腹板、圓管等結構形式。主梁兩端連有端梁,在兩主梁外側安有走臺,設有安全欄桿。在駕駛室一側的走臺上裝有大車移行機構,在另一側走臺上裝有往小車電氣設備供電的裝置,即輔助滑線。在主梁上方鋪有導軌,供小車移動。整個橋式起重機在大車移動機構拖動下,沿車間長度方向的導軌上移動。
