▲ 給料速率： 0.5 t/h ~ 1500 t/h。
▲ 皮帶輸送速度： < 0.4 m/s。
▲ 儀表電源： 24 VDC &plu**n;25%，1A。
▲ 控制柜：0℃ ~ + 45℃。

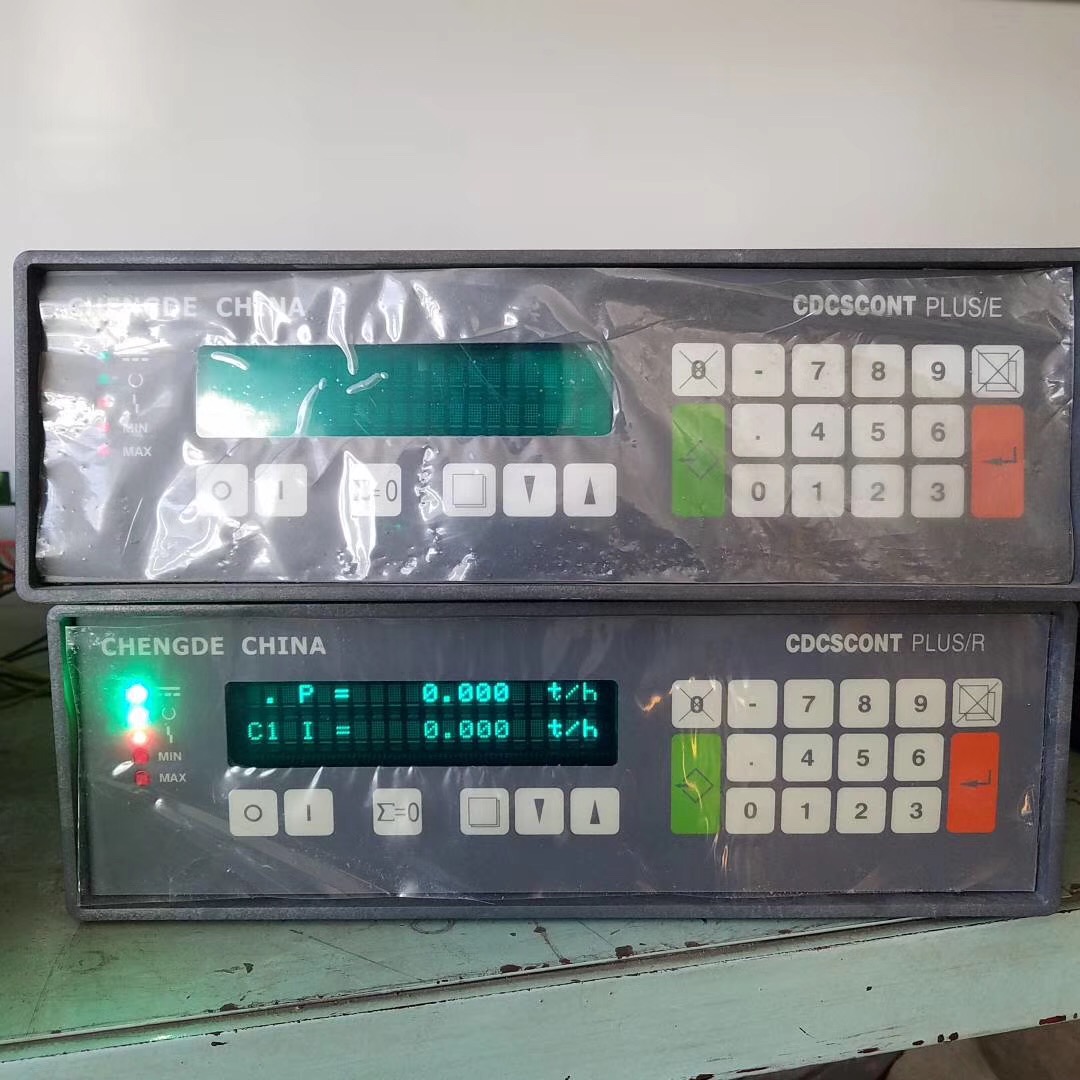

▲ 儀表型號：CDCSCONT PLUS/R
▲ 輸入特性：
1． 信號：流量設定值 4 ~ 20 mA ，500Ω；
2．儀表鍵盤：可觸摸柔性薄膜；
3．串行接口：RS485；
4．儀有支持MUDBUS總線和ProfibusDP總線控制；
5．輸入觸點（無源）：外部啟/停；取消故障。
▲ 輸出特性：
1． 模擬信號： 瞬時流量4 ~ 20 mA ，500Ω；
2． 串行接口：RS232；
3． 輸出觸點（無源，230V，1A）：最大值；最小值；無故障（備妥）；偏差太大；給料機運行。
4． 脈沖輸出：+24V，100 mA ，脈寬50~1000ms，最大10 Hz；
5． 信號燈：LED綠色2個：電源正常；CPU正常。
LED紅色3個：報警；最大值；最小值。
▲ 顯示器：熒光顯示，2行20個字符，6mm高。
▲ 能夠顯示故障信息。
▲ 停電永久保持信息。
▲ 速度傳感器： 輸入5 ~2500Hz，2線接近開關型。
▲ 稱重傳感器： 電源：10DC；
負載：最小80Ω；
輸入信號范圍：0~30mV。
▲ 顯示內容： 上顯示區：設定值P；
下顯示區：累加計數器 Z1 ~ Z3；
瞬時流量（絕對值）I；
瞬時流量（相對值）Ir；
負荷 Q；
偏差 Xd；
皮帶速度 V；
下顯示區內容可通過鍵盤選擇。
▲ 操作對話語言：中文。
▲ 單位：公制：Kg，Kg/h；
t，t/h;
m，cm．
▲ 控制來源：
1． 設定值來源：鍵盤；串行口；模擬輸入。
2． 啟/停來源：鍵盤；串行口；外部觸點。
3． 計數器復位來源：鍵盤；串行口。
4． 故障應答來源：鍵盤；控制輸入。
▲ 儀表安裝尺寸： 前面板尺寸：96 x 288 mm；
控制盤開口尺寸：88 x 282 mm；
安裝深度：最小225 mm；
保護等級：IP20，前面板為IP65。
