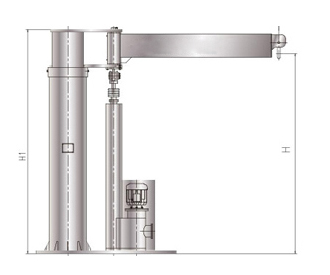

該機由固定立柱、活動立柱、旋臂、滾輪裝置和電動推 桿等部件組成,結構簡單,回轉輕便靈活,可旋轉300° , 作業空間大。
該機旋臂的回轉靠人手拉動旋臂回轉;重物的升降由電動推桿帶動活動立柱在固定立柱內上下滑動來實現。電動推桿內設有過載自動保護裝置,當起吊重量超過額定推力一定數值時,推桿則自動停機,從而起到過載保護的作用,使電機及構件不致?lián)p壞。推桿外部安裝了防爆行程開關,用戶可根據需要調節行程大小,以控制推桿正常啟動和停止。
