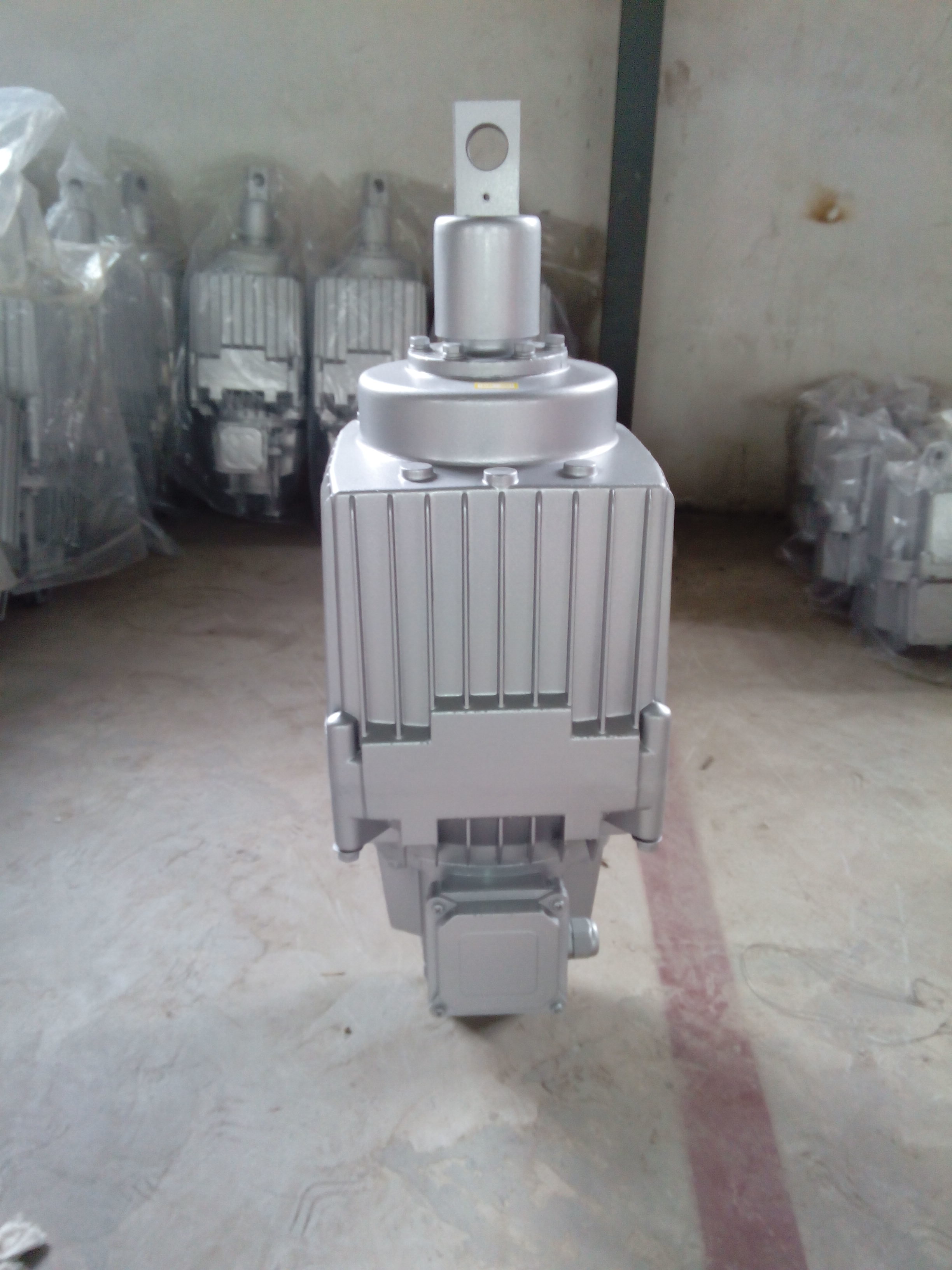

電力液壓推動器ED-23/5電力液壓推動器ED-30/5

Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制。

　　二、設計特點

　　外殼為鑄造鋁合金、重量輕，外形美觀；

　　電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；

　　電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;

　　電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；

　　油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；

　　Ed系列全部密封件和軸承采用世界**產品，密封可靠，壽命長；

　電力液壓推動器ED-23/5　三、安裝方式的選擇

　　垂直安裝：活塞桿連接塊朝上； 電力液壓推動器ED-30/5

　　水平安裝和中間任意位置：主參數標牌朝上；

　　所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；

　　無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。

　　四、附加裝置

　　根據用戶需要可安裝各種附加裝置滿足不同工作需要；

　　上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的*大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；

　　制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；

　　復位彈簧：工作原理同C-彈簧，但復位的彈簧力教小；

　　緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。

　　加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；

　　行程開關：根據用戶要求，推動器可以裝機械式行程開關。

　　用途 電力液壓推動器ED-121/6

　　ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9電力液壓推動器ED-30/5，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業?！　∵B續工作S1和繼續工作S3，雞毛環境溫度達到+50℃。

　　表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器，必須裝加熱器。行程時間是在20℃環境溫度時測定的。

　　正常工作條件

　　電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級

　　使用條件： 電力液壓推動器ED-30/5

　　連續工作S1連續工作S2，負載持續率FC=60%

　　額定電壓為380V三相，頻率50Hz

　　使用地點的海拔高度等級符合（GB755-87）標準

　　周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.

　　垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）

　　主要技術參數 電力液壓推動器ED-121/6

型號	額定推力  (N)	額定行程  (mm)	動作行程		制動彈簧力  (N)	額定頻率  (Hz)	輸入功率  (W)	額定電壓  (V)	額定電流  (A)	*大工作頻率	重量(Kg)
			上升	下降
短行程推動器			偏差&plu**n;20%
Ed23/5	220	50	0.35	0.35	180	50	165	380	0.52	2000	10
Ed30/5	300	50	0.35	0.35	270	50	200	380	0.46	2000	14
Ed50/6	500	60	0.45	0.39	460	50	210	380	0.48	2000	14
Ed80/6	800	60	0.32	0.34	750	50	330	380	1.42	2000	24
Ed121/6	1250	60	0.4	0.42	1200	50	330	380	1.44	2000	39
Ed201/6	2000	60	0.5	0.32	1900	50	450	380	1.45	2000	39
Ed301/6	3000	60	0.58	0.32	2700	50	550	380	1.46	1500	40

　　

　　主要技術參數

型號	A	B	C	D	E	F	G	H	K	L	M	N	O	P	Q	R	S	T	U
Ed23/5	286	50	26	12	12	20	16	20	160	80	80	40	200	16	85	55	75	100	20
Ed30/5	370	50	34	15	16	25	16	18	160	80	80	40	197	16	85	55	75	100	20
Ed50/6	435	60	36	18	20	30	20	23	195	97	120	60	254	22	85	55	75	100	20
Ed80/6	450	60	36	18	20	30	20	23	195	97	120	60	254	22	85	55	75	100	20
Ed50/12	515	120	36	18	20	30	20	23	195	97	120	60	254	22
Ed80/12	530	120	36	18	20	30	20	23	195	97	120	60	254	22
Ed121/6	645	60	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35
Ed201/6	645	60	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35
Ed301/6	645	60	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35
