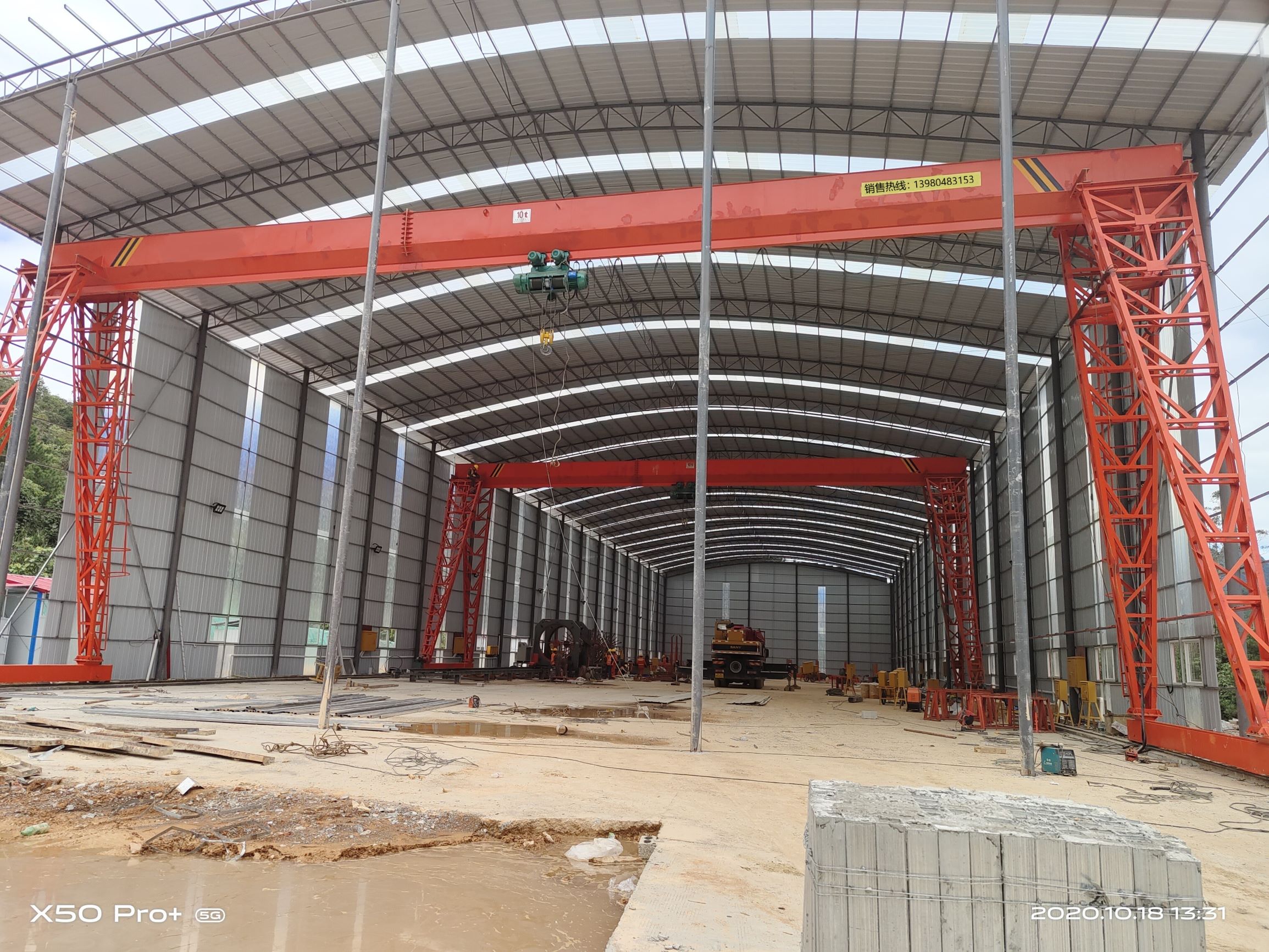

MH型電動單梁門式起重機（以下簡稱“起重機”）是根據機械部行業標準JB/T《電動葫蘆門式起重機 型式和基本參數》和JB/T《電動葫蘆門式起重機 技術條件》設計制造的。與CD1、MD型式的電動葫蘆配套成為一種有軌運行的起重機。

適用于起重量為（1～20）噸，梁跨距為（10～22）米，正常工作環境溫度為（－25～＋40）℃。

起重機的操縱形式有地面操縱和操縱室操縱兩種，操縱室的開門形式又有端面開門和側面開門兩種，用戶可根據需要自行選擇。

該產品為一般用途起重機，廣泛使用于機械制造、裝配、物流**、露天倉庫等場合。產品的結構特點如下：

1．1金屬結構部分

主梁和下橫梁均采用鋼板壓延成形的“U”槽形，再與工字鋼組焊成箱形實腹梁；起重機的四根立柱由角鋼與鋼板組焊而成，剛性好，運行平穩。

1．2電動葫蘆

用于升起重物并沿主梁縱向移動。其結構特點詳見電動葫蘆說明書。

1．3運行機構

采用分別驅制動形式，其驅制動由錐形制動電動機來實現；其傳動方式是采用“一開一閉”式的齒輪傳動；閉式齒輪部分是借用5噸錐形葫蘆運行小車部分的減速器；5噸升起9米及10噸大跨距的MH起重機運行，采用YZR132M2-6電動機和ZSC400減速器，制動器采用液壓式。

1．4電氣設備

為考慮操作人員的安全，控制部分采用AC36V安全電壓。運行電動機有單速錐形鼠籠電動機、錐形繞線電動機和YZR132M2-6電動機等三種形式；根據操縱形式不同，設有兩種電器控制。電動葫蘆及整臺起重機均設有如起升限位開關、終點限位開關等安全裝置。

1．5產品型號規格的表示方法

例1：起重量3噸，跨距10.5米,運行速度30米/分的電動單梁門式起重機,其表示方式為——MH 3-10.5-30。

例2：起重量5噸，跨距16.5米,運行速度75米/分的電動單梁門式起重機,其表示方式為——MH 5-16.5-75。
